ATA27章は操縦系統(Flight Control System)。

機体の様々な操舵面を動かすことにより機体を制御し
飛行経路を制御する系統である。

機首の上げ下げ(Pitch)を制御する昇降舵(Elevator)
機首を左右に向ける(Yaw)を制御する方向舵(Rudder)
飛行機を左右に傾ける(Roll)を制御するための補助翼(Aileron)
が機体姿勢を3軸方向に変化させる操縦翼面であり
主要操縦翼面(Primary Control  Surface)と呼ぶ。

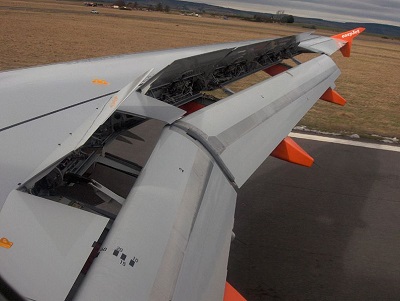

またこれらを補助したり、揚力を発生させたりする目的で
スポイラー(Spoiler)、フラップ(Flap)、スラット(Slat)、
ピッチトリム(Pitch Trim→水辺安定板を動かす)などが
一般的に使用されるが、機種毎に異なる。

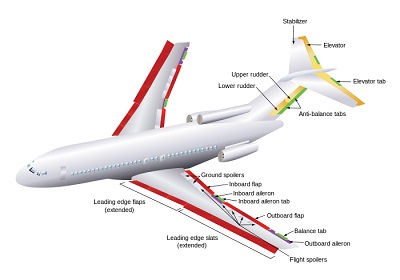

(↓wikiのB727の概要図)


近年、機体が大型化・高速化・コンピューター化されるにつれ
これまでケーブルなどの機構(Mechanical Linkage)を操舵していたものが
コンピューターや電線を介して操縦翼面を制御するようになっている。

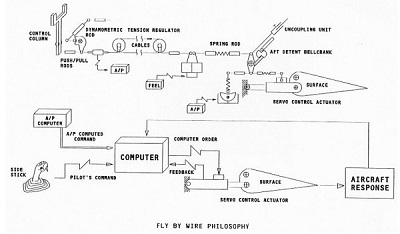

これをフライバイワイヤ(Fly-By-Wire)と呼ぶ。


機械的な機構だと磨耗劣化などにより調整や潤滑などが必要であるが
Fly-By-Wireとなるとそのような手間は省ける。
(自転車のチェーンは錆びたり、緩んだりしますよね・・・)

操縦翼面の作動力は油圧や電気によるものが多くなってきている。
このあたりは29章の油圧で説明したい。
