21章はエアコン(Air Conditioning)システム。
Environmental control systemともいう。

ここからようやく飛行機のシステムらしくなってきた。

エアコンシステムの目的は

乗客乗員に快適な居住環境を与えると同時に、
搭載電子機器の冷却を行うこと。

快適な居住環境を説明する前に、そもそも
飛行機はなぜ高高度を飛ぶかについて説明したい。

航空機は低高度よりも高高度を飛行したほうが
消費燃料が少なく、悪天候時でも比較的静穏である。
また騒音の観点からも高高度の方が地上での騒音は少ない。

しかし、高空は温度が低く、気圧も低いため、
人間にとっては非快適である。

というより3万-4万フィート(10km以上)となると
気温摂氏-50度以下、気圧は地上の1/4以下となり
人間は生きていけない。

また急上昇、急降下による気圧の変化率が大きくなると
人間に不快感を与えてしまう。

従って、温度や気圧を調節することが必要である。

では、どうやってこれらを実現しているのか?

飛行中、エンジン(ENG)またはAPU(補助動力装置)で
高温高圧の空気(ブリードエア)を発生させ
エアコンや防除氷(Anti-ice)などの空気源としている。

この高温高圧空気をパック(Air-con Pack or ECM Pack)で
断熱膨張させ冷却し、除湿した後、設定温度になるように
高温空気と冷却空気を混ぜ合わせる。

その混合空気をフィルターで清浄した上で
コクピットや客室などに送り込まれる。

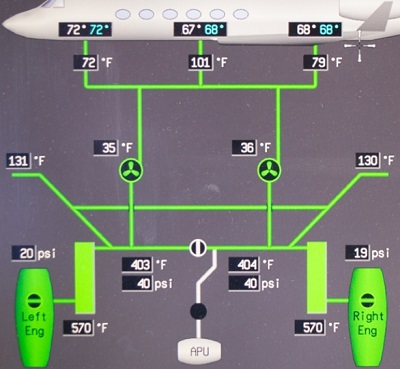

*写真の空気の流れは下(ENGやAPU)から上(機内)へ、
 途中の扇風機マークがPackを示す。

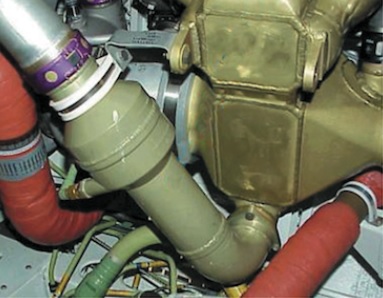

客室からは見えないが、機体には下の写真のような
ダクトが張り巡らされ高圧空気を運んでいる。

このままでは空気のインフローばかりで機内が膨れてしまう。

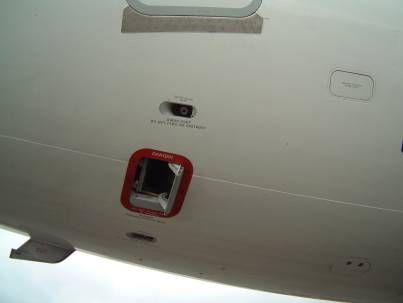

そこでアウトフローバルブ(Outflow Valve↓)の開度を調節し
機体からの流出量(アウトフロー)をコントロールすることで
機内の気圧を調整している。


電子機器の冷却については
実際に冷却空気を機器に吹き付けるタイプもあれば
機器の熱い排気を機外に排出するタイプもある。

また夏の暑い日、駐機中にエアコンが必要な場合、
APUを作動させ空気源を確保しエアコンを使用することが可能。

ただ昨今、燃料費の高騰によるコスト削減の観点から
可能な限り地上ではAPUを使わない航空会社が増えている。

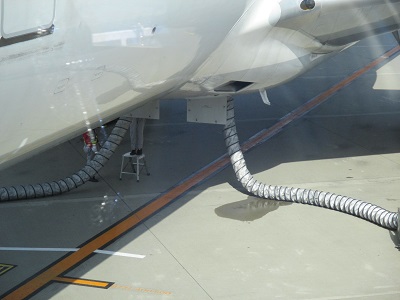

写真のように地上のエアコン設備からダクトを介して
機体に冷却空気(冬は暖かい空気)を導くこともできる。


ただし、日本では設備が充実した主要空港だけだと思う。
